Poznámky k práci s programem KOKEŠ při tvorbě DKM

Start programu

Důležité: Systém Kokeš je nezbytné startovat pomocí ikony na pracovní ploše. Jinak není zaručeno jeho nastavení optimalizované pro potřeby tuto úlohu. Datové soubory si během práce průběžně ukládejte. Při ukončení cvičení si všechny soubory (vč. „protokolu o výpočtech“) zálohujte, protože mohou být přepsány jiným uživatelem.

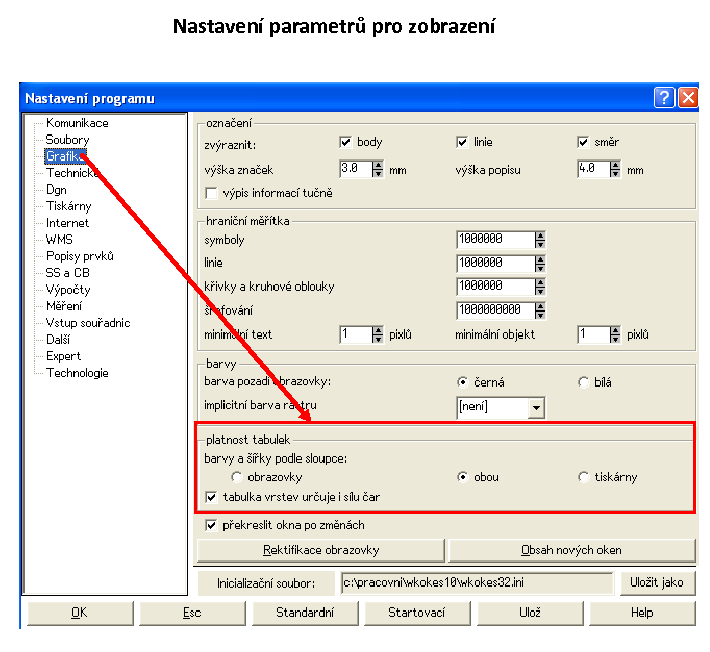

Nastavení programu

Předčíslí bodů: Nástroje - Nastavení úloh - SS a CB - zadat prefix CB-ZMVM (např. 76531700166).

Korekce délek o vliv nadmořské výšky: Nástroje - Nastavení úloh - Měření - zaškrtnout vliv nadmořské výšky na délky a do okénka zadat střední nadmořskou výšku mapovaného území (tj. 440 m).

Korekce délek o vliv zobrazení: Nástroje - Nastavení úloh - Měření - zaškrtnout vliv zobrazení na délky. Korekce se počítá podle polohy (souřadnic) stanoviska.

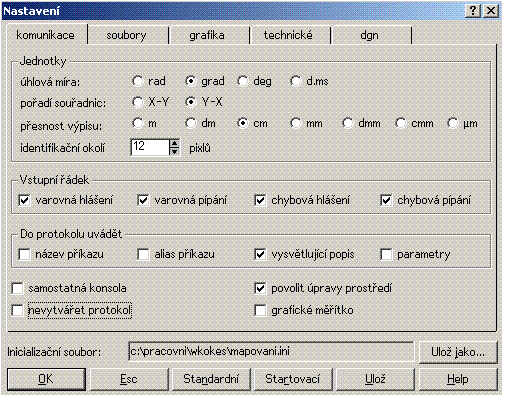

Nástroje - Nastavení programu - komunikace - zrušit zaškrtnutí u funkce nevytvářet protokol. (viz obr.) V pracovním adresáři vznikne soubor s názvem prt00.txt, ve kterém je záznam všech výpisů na konzoli. Tento soubor NENÍ PROTOKOL O VÝPOČTECH.

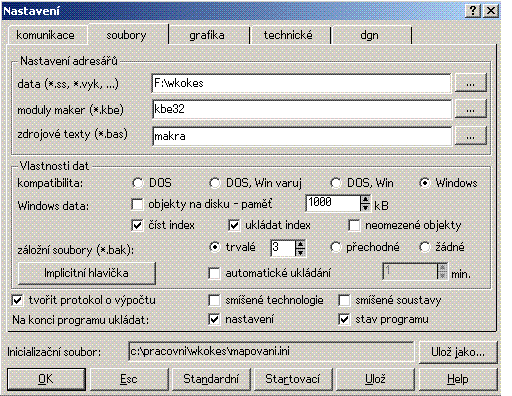

Je nutné nastavit i zápis do protokolu o výpočtech: Nástroje - Nastavení programu - soubory - zaškrtnout tvořit protokol o výpočtu. (viz obr.)  V pracovním adresáři vznikne protokol s názvem vyp00.txt. Pro vytváření průběžného výpočetního protokolu je nutno použít referenční soubor (viz dále).

Pro výpis měřených hodnot do protokolu zatrhnout u nastavení výpočtů "výpis měření na podrobné body" a "výpis nastavení redukcí": Nástroje - Nastavení úloh - Měření - Nastav protokol

Nastavení opakovaného výpočtu totožného podrobného bodu : Nástroje - Nastavení úloh - Měření - Nastav druhý výpočet bodu. Zapnout test existence vypočtených bodů a nastavit "dotaz vždy".

Referenční soubor (alias seznam referencí)

Pro získání možnosti vytvářet průběžný výpočetní protokol je potřeba pracovat s referenčním souborem. Referenční soubor vznikne postupem Soubor - Seznam referencí - Uložit jako. Po zadání jména referenčního souboru lze provést nastavení protokolu o výpočtu postupem Soubor - Seznam referencí - Nastavení REF, kde se zadá název souboru pro ukládání výpočetního protokolu (záznam výpočtu) a zaškrtne se varianta "pokračovací". Při zahájení práce se systémem Kokeš pak postačuje otevřít příslušný seznam referencí a systém obnoví poslední stav obrazovky (načte a zobrazí soubory).

Vstup bodů

Nový seznam souřadnic nebo výkres: Soubor - Nový. Zadat název souboru včetně přípony, která určuje typ zakládaného souboru (SS = seznam souřadnic, vyk = výkres).
Dále zadat parametry:
způsob číslování bodů  ZMVM (nenastavovat technologii Standard, protože z ní nelze provést export do formátu VKM!),
souřadnicová soustava S-JTSK,
kód (třída) přesnosti 3,
pořadí souřadnic Y - X,
přesnost souřadnic cm (souvisí s exportem souřadnic, nikoli s počtem desetinných míst počítaných souřadnic),
u výkresu „technologie – DKM“.

Vstup jednotlivých bodů do seznamu souřadnic: Seznam - Vstup bodů. Nutno vkládat všechny údaje pro jeden bod současně (např. 12 752000.11 1042333.15). Oddělovačem mezi jednotlivými položkami je mezera nebo čárka - nelze tedy psát v číslech desetinnou čárku, ale je nutno psát desetinnou tečku! Pokud se nezadá předčíslí bodu, je doplněno dle přednastavené hodnoty (viz nastavení programu).

Import bodů ze souboru zapsaném v textovém formátu (*.TXT): Import se provede pomocí funkce Seznam - Čtení SS v obecném formátu. Po spuštění funkce se vybere soubor, který má být importován. Dále se objeví dialog, kde se nastavují parametry importu. Nastavte "volný formát" a oddělovač "tabelátor" (pokud nefunguje nastavte "mezera") a na jednotlivých "počítadlech" od levého kraje nastavte 1, 2, .... Nad seznamem souřadnic se podle nastavení objeví import položek podle prvního řádku.


Import se spustí tlačítkem "uložit do seznamu souřadnic" a založením souboru (*.SS) se seznamem souřadnic. Upozornění !! Při nastavení vlastností tohoto souboru je nutné nastavit typ číslování bodů (typ ZMVM) a kód kvality 3 (= bývalá třída přesnosti).

Načtení souboru *.STX: Do Kokeše lze přímo načíst také soubory ve speciálním textovém formátu STX. Import nelze řešit "pouhou" změnou přípony souboru ve formátu TXT.

Výpočet souřadnic

Aktivní seznam souřadnic, tj. soubor, do kterého se ukládají vypočtené body, je nutné nastavit v Nástroje - Nastavení úloh - SS a CB nebo výběrem odpovídajícího souboru při výpočtu dávkou.

Výpočet polární metody dávkou (import měřených dat): Výpočty - Zpracování měřených dat -  Import  načte soubor s měřenými daty ve formátu *.asc. U orientací musí být zaškrtnuté políčko ve sloupci "O". U bodů, které mají být vyloučeny z výpočtu, se zaškrtne políčko ve sloupci "X". Vlastní výpočet se provede po stisku tlačítka Dávka.

Kresba DKM

Obecné poznámky:
- posun výřezu kresby po obrazovce - současně Ctrl + Alt + pohyb myši v požadovaném směru
- posun výřezu nahoru a dolu - kolečko na myši
- posun výřezu doprava a doleva - Shift + kolečko na myši
- změna měřítka kresby v místě kurzoru - Ctrl + kolečko na myši
- lupa v místě kurzoru - prostřední tlačítko na myši (stisknout kolečko) (pro dvoutlačítkové myši Ctrl + pravé tlačítko na myši), opakováním postupu lze libovolně zvětšit kresbu v lupě
- natočení celé kresby - Ctrl + Shift + kolečko na myši (zpět do výchozí polohy přes funkci Pohled/Úhel)

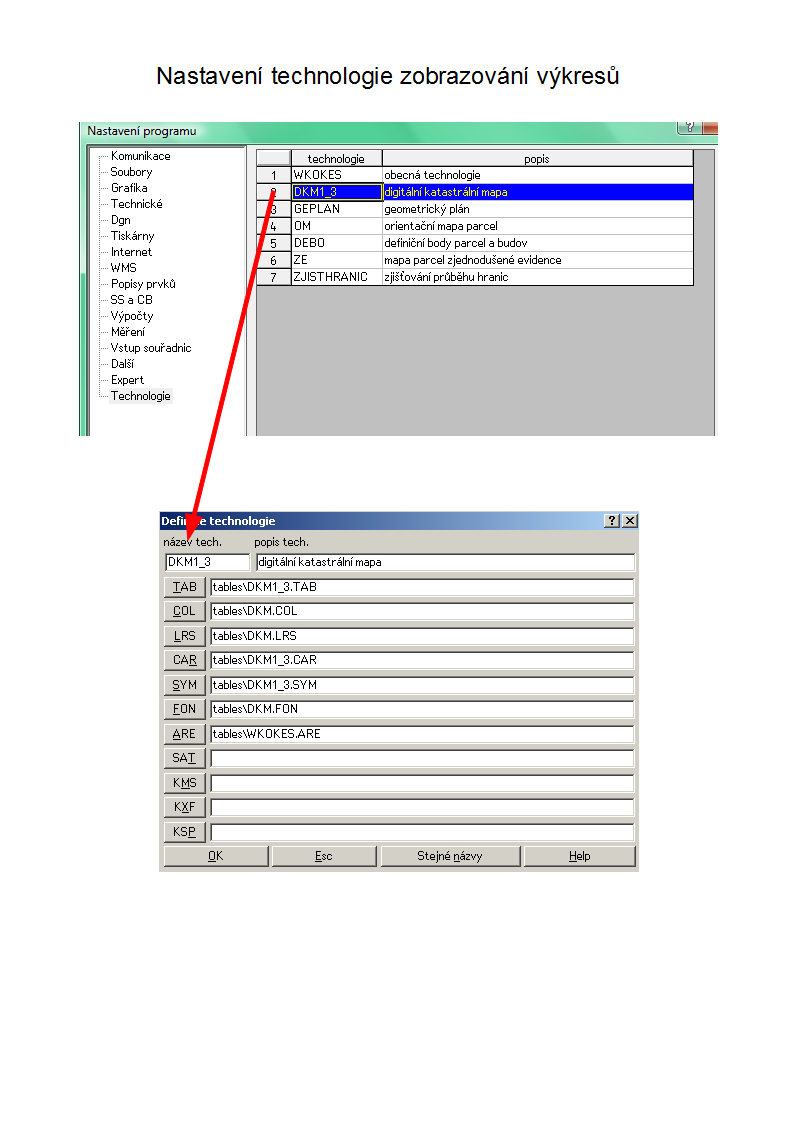

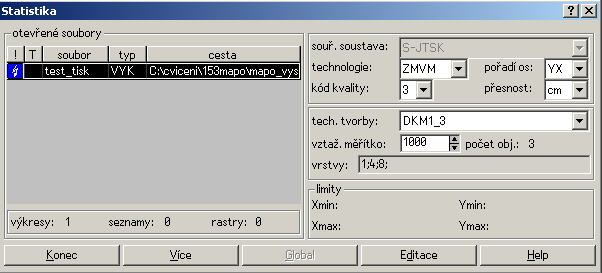

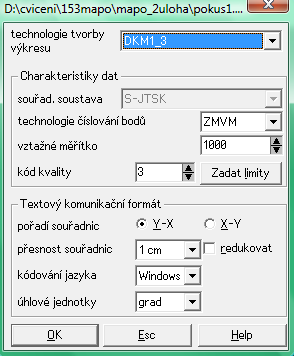

Před vlastní kresbou je nutno založit výkres (funkce Soubor - Nový soubor). Přípona názvu souboru musí být VYK. v dialogu pro zadání vlastností souboru je potřeba vybrat technologii číslování bodů „ZMVM“ a technologii tvorby označenou „DKM“, vztažné měřítko 1:1000 (viz ukázka). Potom je tvorba DKM usnadněna použitím funkce Expert, který automaticky pracuje s přednastavenou technologií DKM. Funkce Expert umožňuje kreslit požadované prvky DKM "pouhou" volbou podle druhu kresleného prvku (hranice parcely, zahrada, parcelní číslo atd.) a automaticky zabezpečuje jejich ukládání do příslušných vrstev a kresbu odpovídajícím typem čáry a barvy, fontem atd.

Kresba DKM je založena na spojování bodů seznamu souřadnic. Pokud byly souřadnice bodů vypočítány v jiném výpočetním systému, je nutné zajistit pro jejich načtení do systému Kokeš. Podmínkou je textový formát seznamu souřadnic a název souboru s  příponou STX. Při práci se souborem STX je nutno mít na paměti, že funkce Soubor/Uložit zapíše seznam souřadnic do souboru s příponou SS (původní soubor STX zůstane zachován nezměněný)! Pokud je potřeba uložit seznam souřadnic do textového formátu STX je nutno použít funkci Soubor/Uložit jako ... Způsob zobrazení čísel bodů lze nastavit funkcí Pohled - Obsah oken.

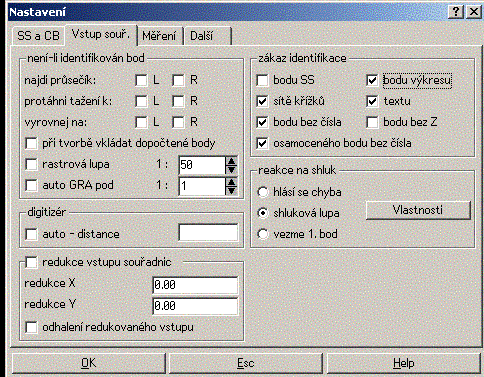

Nastavení identifikace bodů ("dochytávání na body"): V menu Nástroje - Nastavení úloh - záložka Vstup souřadnic - část Zákaz identifikace se zaškrtnou všechny možnosti kromě "bodu SS" a také "bodu bez Z", pokud se v seznamu souřadnic vyskytují body bez výšky (viz ukázka).

Poznámky:

  1. DKM je tvořena jednočarovou kresbou, tj. každá čára (hranice, vnitřní kresba) je uložena ve výkresu pouze jednou.

  1. Hraniční znaky (symboly mezníků) se ukládají do vrstvy 8, vlastnické hranice parcel se ukládají do vrstvy 1. Hranice parcel jsou tak kresleny i v místech mezníků (nezohledňuje se ochranné okolí symbolů). Po nakreslení mezníků a hranic parcel lze tento „nedostatek“ kresby hromadně odstranit funkcí Výkres - Hromadné operace - Kopie a přesuny symbolů. Navolit: kopie; zaškrtnout kopírovat jen ochranná okolí na nalezené body; symboly - 5 (mezník); vrstvy pro ident.- 8; vrstvy pro kopie nebo přesuny - 1; zaškrtnout přepínač + na konci řádku; provést operaci - tlačítko OK. Tímto postupem se do vrstvy 1 nakopírovalo ochranné okolí mezníků a kresba hranic parcel tak bude ukončena na okraji symbolu. Při exportu do VKM (viz dále)  jsou tato ochranná okolí ignorována, takže struktura formátu VKM je dodržena.
    Stejným způsobem lze ošetřit kresbu symbolů bodů bodového pole (symbol 1).
    Uvedený postup nezamezí přeškrtnutí symbolu čarami, které tímto bodem neprochází.

  2. Kresba předmětu malého rozsahu - v EXPERTu se volí „doplněk polohopisu - střed předmětu malého rozsahu“ a umístí se na zaměřený bod. Nepoužívejte značku „značka druhu pozemku - předmět malého rozsahu“.



Kontrola kresby a topologie

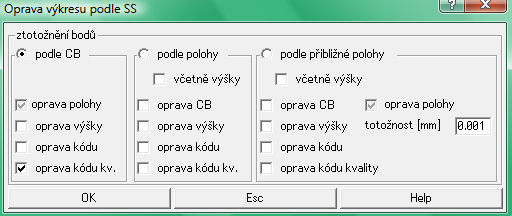

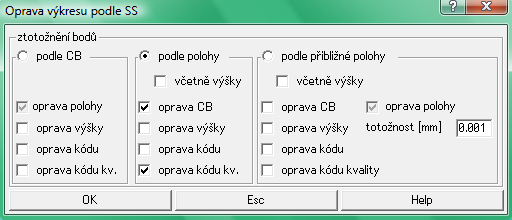

Před vlastní kontrolou pomocí kontrolních funkcí (viz dále) doporučujeme udělat hromadnou opravu bodů výkresu podle seznamu souřadnic. To však předpokládá, že seznam souřadnic je "v pořádku", tj. obsahuje všechny body, které mají být obsaženy v kresbě (může obsahovat navíc i další body), všechny body jsou očíslovány atd. Funkce je v menu Výkres > Hromadné operace > Oprava bodů podle SS. Kontrolu udělejte ve dvou "krocích" - podle ztotožnění polohy (ukázka) a dále ztotožněním podle čísel bodů (ukázka) – POZOR !!! u této kontroly si bedlivě prohlédněte kontrolní výpis, protože funkce může opravit body podle čísla do nežádoucí polohy !!!!. Nastavení obou dialogů proveďte podle ukázek.

Pro kontrolu kresby DKM lze využít funkci  "Nástroje - Kontrola - Kontrola dat" a v dialogu postupně volit kontroly podle jednotlivých záložek v horní části. (Doporučujeme dodržet dále uvedené pořadí kontrol.)

záložka totožnost – Funkce využívá obdobný algoritmus vyhledání  rozdílů jako funkce "hromadná oprava bodů výkresu podle seznamu souřadnic", chyby se však opravují jednotlivě pomocí manažeru oprav. Kontrolu je vhodné provádět v pořadí

záložka Expert - odstranění nesouladů s EXPERTem a také se strukturou DKM

záložka topologie - kontrola čar s nulovou délkou, duplicitní kresby (singularita), vyhledání volných konců linií a nežádoucího křížení linií bez průsečíků, vhodné je před provedením kontroly

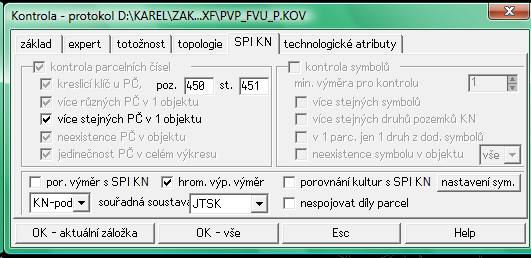

záložka SPI KN - přepínač "kontrola parcelních čísel", pro kontrolu zaškrtnout a dále vybrat a zaškrtnout varianty kontroly parcelních čísel

záložka SPI KN - přepínač "hvv", pro hromadný výpočet výměr zaškrtnout

Komentáře k nastavení jednotlivých kontrol a příklady nastavení dialogů.

Tisk DKM a export do VKM

Jakmile je kompletní kresba DKM hotova, je vhodné použít následující postup (jednotlivé kroky jsou upřesněny dále):

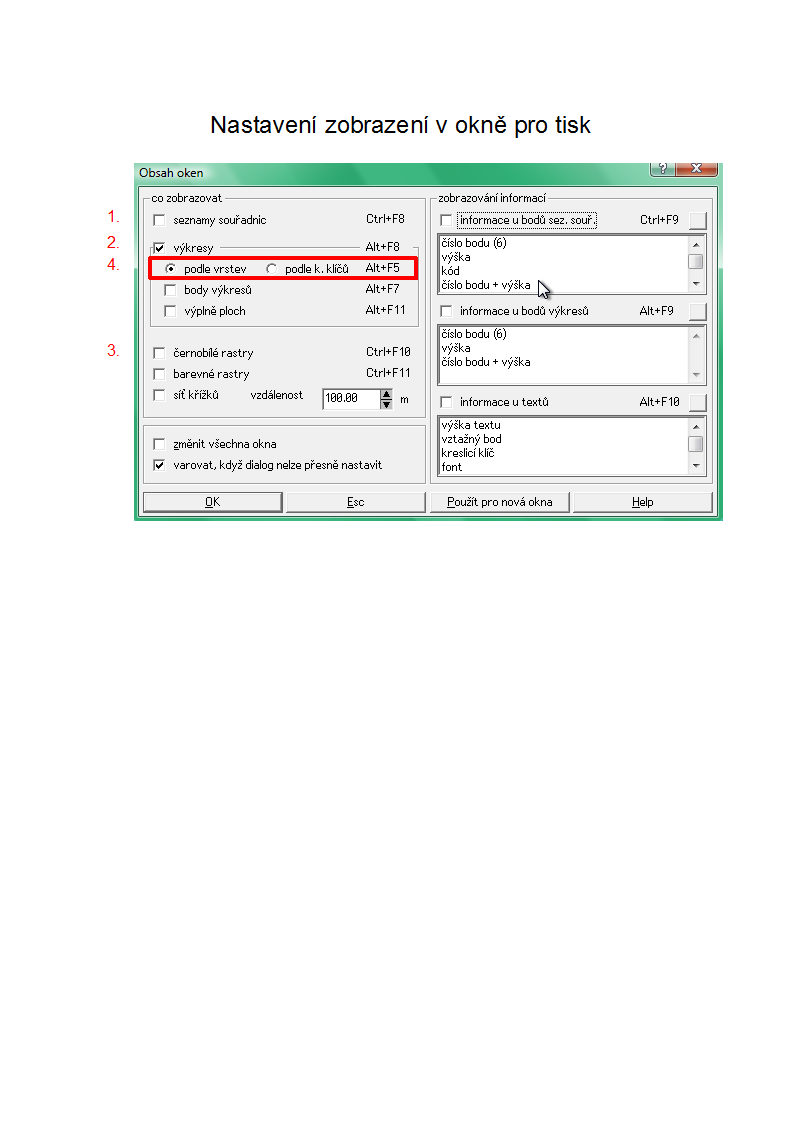

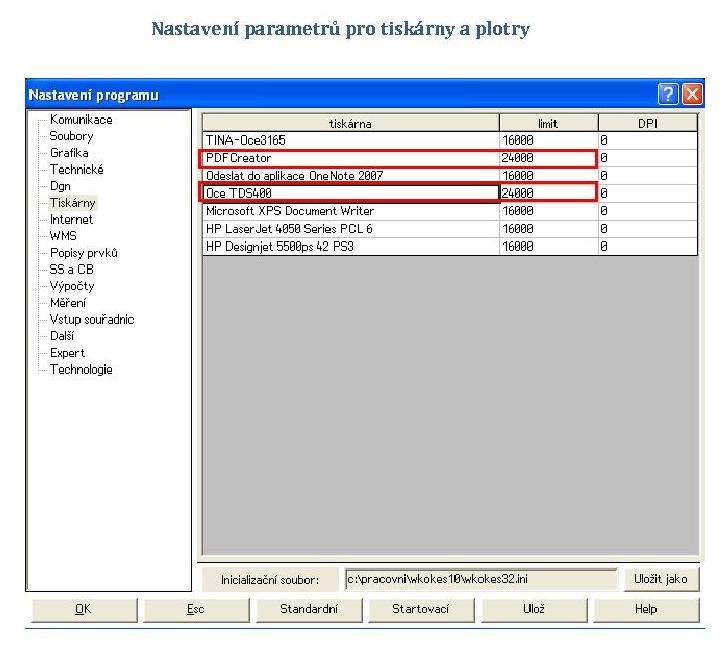

         Tisk pracovního výtisku DKM

(tisk pouze v černé barvě):

      1. nezobrazovat - seznam souřadnic

      2. zobrazovat - výkresy

      3. nezobrazovat – body výkresů, výplně ploch, rastry, síť křížků

      4. zobrazovat – podle vrstev

Soubor VKM

Je soubor obsahující kresbu DKM ve výměnným formátu:

Pozn.: Mimorámové údaje ani mapový rám nejsou součástí DKM a neměly by proto být ani v souboru VKM. Proto je výhodné provést export DKM do formátu VKM před vytvářením mimorámových údajů. Pokud jsou mimorámové údaje již součástí výkresu, je potřeba je odselektovat (vrstva 10), zapsat vybrané objekty do nového výkresu a ten po načtení uložit jako formát VKM.

Pozn.: Soubor DKM ve formátu VKM má standardně přesně definovaný název odvozený od katastrálního území, které zobrazuje. Pro účely úlohy uložte soubor pod názvem jmeno_prijmeni.vkm.

Mimorámové údaje

dle vzoru

Okrajový náčrtek

dle vzoru

Soubor pro tisk mapového listu

tisk do formátu PDF (tisk v černé barvě)

      1. nezobrazovat - seznam souřadnic

      2. zobrazovat - výkresy

      3. nezobrazovat – body výkresů, výplně ploch, rastry, síť křížků

      4. zobrazovat – podle vrstev

Výpočet výměr - hromadný

Výměry jednotlivých parcel lze počítat ťuknutím do plochy parcely. Protože vnitřní kresba nesmí ovlivnit výsledné výměry, je potřeba vypnout vrstvu 4 (vnitřní kresba parcel), aby výsledkem byla celá plocha parcely. Vrstva se vypne funkcí Výkres/Selekce - Ubrat - vrstvy. Výpočet výměry "tzv. děravou plochou" nezapočítá do výměry parcely výměry samostatných parcel, které leží uvnitř (např. budova uvnitř zahrady).

Výměry všech parcel lze vypočítat hromadně:
